Giải pháp kết dính PUD hoàn chỉnh cho nâng cấp nội thất ô tô

1. Giới thiệu công ty: RELANET

Khi ngành ô tô Trung Quốc chuyển sang điện hóa, nhẹ hóa và sản xuất xanh hơn, chất lượng môi trường khoang xe, độ bền nội thất và giảm chi phí sản xuất trở thành yêu cầu trọng tâm của nhà sản xuất xe và nhà cung cấp nội thất. Là vật liệu bọc và dán ghép, keo ảnh hưởng trực tiếp không khí khoang xe, tuổi thọ sản phẩm và hiệu suất dây chuyền. RELANET đã hoạt động nhiều năm trong vật liệu kết dính polymer gốc nước cho nội thất ô tô. Công ty phát triển, sản xuất và bán hệ phân tán polyurethane gốc nước (PUD), chất đóng rắn phù hợp và giải pháp ứng dụng hoàn chỉnh, tập trung R&D biến tính phân tử cho thị trường chuyên ngành này.

RELANET hoạt động trong vùng cung ứng ô tô Hoa Nam, phát triển công thức, làm mẫu nền, điều chỉnh quy trình và xác nhận chất lượng cho nội thất ô tô. Mùi được đánh giá theo NES M0160 do khách hàng chỉ định; VOC, không khí toàn xe, độ bền và REACH được xác nhận riêng. Năng lực phòng thử, thiết bị và chứng nhận cần có tài liệu chứng minh; thử mẫu vật liệu không chứng minh toàn xe hay toàn dòng sản phẩm đã đạt.

Về R&D, RELANET thành lập nhóm chuyên trách kỹ sư vật liệu polymer, quy trình ô tô và ứng dụng nội thất. Thay vì chỉ trộn PUD đa dụng, nhóm theo hướng biến tính chuỗi phân tử tùy chỉnh. Nhóm tập trung năm điểm yếu thường gặp của keo gốc nước truyền thống: nứt khi bọc lạnh, bong sau nhiệt cao, tương thích nền kém, VOC dư cao và khoảng hoạt hóa hẹp trên dây chuyền tự động. Hệ PUD polyester/polycarbonate biến tính đã được phát triển lặp thành hàng chục sản phẩm cho bọc thủ công, tạo hình chân không và bọc hoàn toàn tự động, phục vụ kết dính nội thất xe động cơ đốt trong, xe năng lượng mới, xe thương mại và xe dã ngoại.

Mô hình dịch vụ RELANET kết hợp sản phẩm, quy trình và tùy chỉnh. Trước bán hàng, công ty cung cấp mẫu dán nền và đánh giá dây chuyền. Khi triển khai, kỹ sư điều chỉnh phun, phủ trục và phủ dao tại khách hàng. Sau đó, nhóm hỗ trợ lão hóa cao/thấp nhiệt, chu kỳ nóng ẩm và thử VOC bên thứ ba. Với chương trình xe mới, mẫu tùy chỉnh cho PP năng lượng bề mặt thấp, TPO cứng và microfiber siêu mỏng có thể chuẩn bị trong bảy ngày làm việc, rút ngắn xác nhận linh kiện. Bản thảo nêu sản phẩm được cung cấp cho hàng chục doanh nghiệp nội thất Tier 1 cho bảng táp-lô, ốp cửa, ghế, trần xe, tay vịn và tấm khoang hành lý. Tính năng ổn định, mùi nhẹ và linh hoạt quy trình hỗ trợ ngành chuyển sang keo gốc nước.

Trong tương lai, RELANET đang phát triển PUD nguồn gốc sinh học, carbon thấp hơn và hệ biến tính không amoniac, mùi nhẹ. Hướng R&D—kết dính giảm phát thải, độ bền dài hạn và sản xuất hiệu quả—nhằm giúp nội thất ô tô thay keo dung môi VOC cao và tiến tới sản xuất xanh hơn.

Ứng dụng PUD RELANET trên toàn khoang xe

2. Sản phẩm PUD RELANET cho kết dính nội thất ô tô

PUD gốc nước là hệ phân tán polyurethane dùng trong công thức. Keo thành phẩm, chất đóng rắn và phương pháp thi công phải được chọn theo đúng mã và TDS mới nhất. Xác nhận riêng ứng dụng và thông số R-5670, R-5610; không dùng tên mã cũ chưa được xác nhận. Da PU, PVC, TPO, da thật, microfiber, PP/ABS, EVA và vải không dệt cần được kiểm tra riêng trạng thái bề mặt và cặp vật liệu dán. Một công thức không mặc nhiên dùng cho mọi nền hoặc miễn mọi xử lý trước.

(1) Tính chất vật lý và hóa học cơ bản

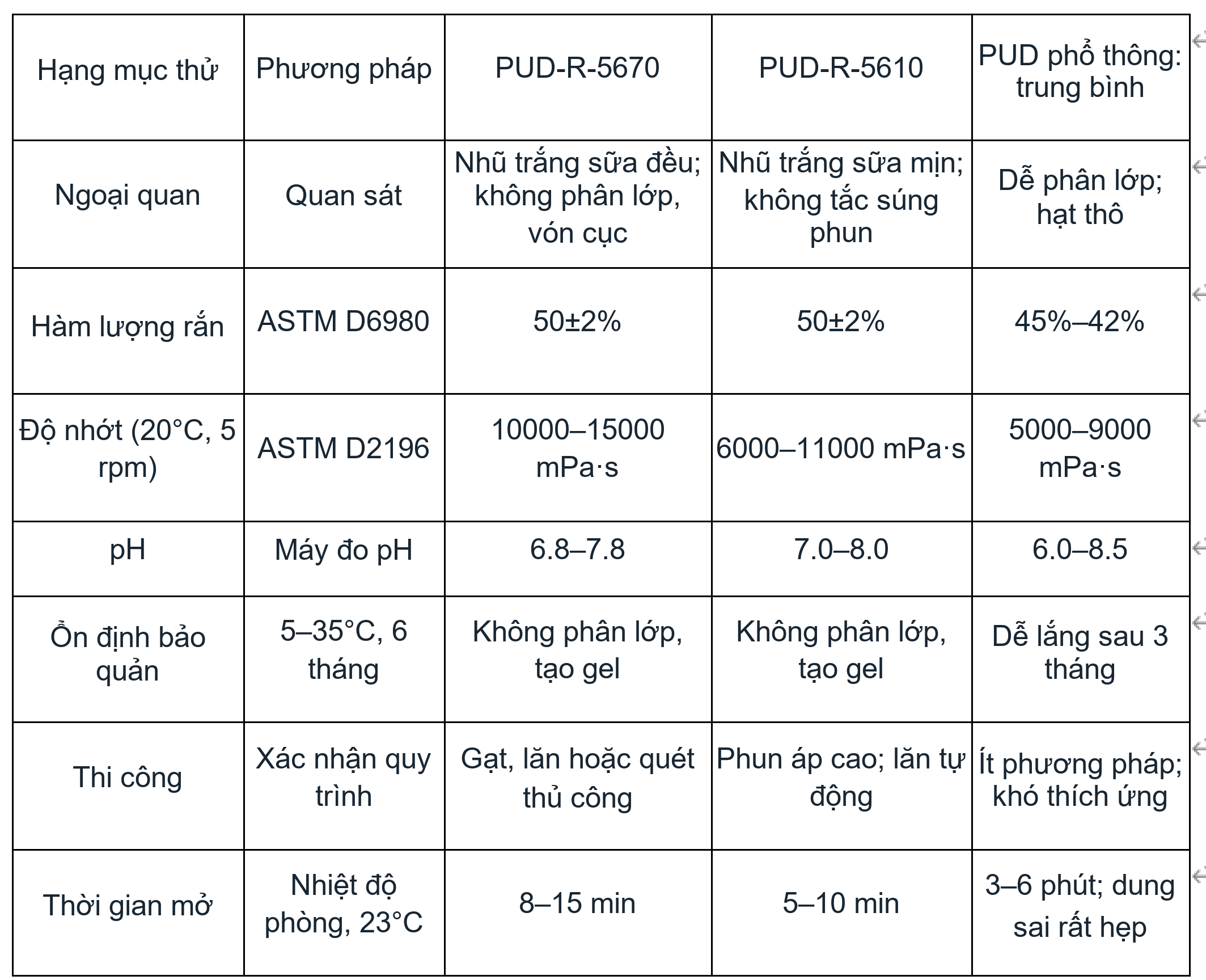

Thông số cơ bản của hai sản phẩm được đo trong điều kiện phòng thí nghiệm tiêu chuẩn và thể hiện trong hình nguồn dưới đây:

Hàm lượng chất rắn cao được mô tả là ưu điểm cốt lõi. So với PUD thông thường trên thị trường, chất rắn được nêu cao hơn trên năm điểm phần trăm, cho phép dùng ít hơn 20%-30% keo cho cùng diện tích dán và giảm chi phí mỗi bộ nội thất. Độ nhớt được chỉnh theo quy trình: loại thủ công đủ đặc chống chảy, còn loại dây chuyền đi qua hệ phun 2,0 mm trong thời gian dài không tắc. Thời gian mở 8-15 phút cho phép chỉnh da trên mặt phức tạp, góc và giảm bọt, nhăn, làm lại.

Ảnh bao bì sản phẩm gốc. Giữ nguyên nhãn hiệu và nhãn tiếng Trung trong ảnh; xem nhãn hiện hành và phiếu an toàn.

Bao bì thành phẩm PUD RELANET

(2) Tính năng kết dính cơ học

Độ bền liên kết và độ mềm dẻo màng quyết định trực tiếp việc chi tiết nội thất còn dán chắc, không bong mép trong sử dụng dài hạn. Sau đóng rắn, hai sản phẩm PUD trong bản thảo vượt mức cơ sở ngành được dẫn trong các thử nghiệm sau:

• Độ giãn dài khi đứt và độ dai kéo

Theo ASTM D412, nguồn báo cáo độ giãn dài khi đứt 600%-1.000% cho RJ810 và 750%-1.100% cho RJ830 ở nhiệt độ xưởng 10°C. Ở 23°C, độ giãn vượt 1.200%, với độ bền kéo 28-32 MPa.

PUD gốc nước thông thường được mô tả có độ giãn 300%-500% ở nhiệt độ thấp, tăng nguy cơ nứt mép gập và bong góc khi bọc mùa đông. Cấu trúc chuỗi RELANET biến tính giúp màng ôm hình tốt hơn, cho phép biến dạng cùng da khi rung và giãn/co nhiệt.

• Độ bền bóc 180° trên nhiều nền

Lực bóc đo sau 24 giờ đóng rắn:

• Da microfiber + khung ABS: ≥1.150 N/m.
• Da TPO + tấm PP biến tính: ≥980 N/m.
• Da thật + xốp EVA: ≥1.300 N/m.
• Da PVC mềm + tấm nội thất gỗ nhựa: ≥1.050 N/m.

Da bị phá hủy trong phép thử bóc chỉ cho biết vị trí hư hỏng của mẫu đó trong điều kiện đó. Điều này không chứng minh mọi nền có cùng độ bền hoặc PUD dán PP, TPO không cần xử lý trước. Kiểm chứng yêu cầu vệ sinh, primer và hoạt hóa theo vật liệu và loại keo; quy trình PP miễn hoạt hóa đã xác nhận của R-7206, R-7110 không được áp dụng cho mọi PUD trên trang này.

Biểu đồ radar so sánh tính năng kết dính PUD

• Chống dão và ổn định tạo hình chân không

Trong thử tạo hình chân không ở -0,09 đến -0,1 MPa, màng tiếp tục giãn mà không trượt hoặc tách lớp. Dây chuyền tham chiếu đạt độ dính ban đầu bão hòa sau 40-60 giây hoạt hóa nhanh ở 120-130°C, trong khoảng hoạt hóa 110-140°C. Nguồn báo cáo hiệu suất dây chuyền tăng 15%-25%, tỷ lệ lỗi dán cuối dây chuyền dưới 0,3%, so với tỷ lệ lỗi trung bình ngành được nêu là 2%.

(3) Chịu thời tiết và độ bền: mô phỏng môi trường cấp xe

Nội thất ô tô có thể trải qua -40°C mùa đông, 90°C mùa hè, mùa mưa ẩm và rung dài hạn. Độ bền keo ảnh hưởng tuổi thọ ba đến tám năm của chi tiết. Bản thảo báo cáo kết quả lão hóa chu kỳ sau:

• Chu kỳ nhiệt độ cao và thấp

Sau 50 chu kỳ gồm bốn giờ ở -40°C rồi bốn giờ ở 90°C, độ bền bóc duy trì ≥88%, không trắng màng, giòn, co hay bong keo. Nguồn nêu PUD thông thường trên thị trường mất trên 40% độ bền sau 30 chu kỳ và bong góc diện rộng.

• Chống thủy phân nóng ẩm

Sau 1.000 giờ ở 60°C và 95% RH, màng không thủy phân hoặc trắng, giữ 85% độ bền bóc. Chuỗi polycarbonate biến tính cải thiện chống thủy phân cho môi trường nóng ẩm, ven biển và nhằm giảm phồng rộp, bong do ẩm.

• Phơi nhiệt và chống ố vàng

Bản thảo ghi nhận quan sát lão hóa nhiệt ở 85°C trong 500h. Trước khi sử dụng cần đối chiếu mã sản phẩm, lớp keo, mẫu và kết quả gốc. Cấu trúc aliphatic có thể giảm xu hướng ố vàng, nhưng da thật sáng màu và TPO trắng vẫn cần xác nhận chênh lệch màu và di chuyển chất; không suy ra lâu dài không vàng hoặc không làm bẩn lớp bọc.

• Chịu dầu và chất tẩy

Sau tiếp xúc 72 giờ với kem tay, sản phẩm dưỡng da và chất tẩy nội thất, nguồn báo cáo không giảm đáng kể độ bền và không trương lớp keo, giải quyết dạng hư hỏng sau bán hàng thường gặp do vệ sinh nội thất.

(4) Đánh giá riêng mùi, VOC và yêu cầu pháp lý

Khi nhà sản xuất xe năng lượng mới siết kiểm soát mùi và VOC, RELANET xử lý tính năng môi trường từ nguyên liệu:

• Kết quả VOC phải tương ứng mẫu, phương pháp, đơn vị và giới hạn. Các giá trị «<8 mg/L» và «50 mg/L» trong bản thảo thiếu cơ sở thử nghiệm để so sánh trực tiếp; không dùng làm giới hạn VOC của keo theo GB/T 27630 hoặc kết luận đạt. Phép thử VOC của chi tiết và giá trị mục tiêu phải được xác định theo dự án.
• Đánh giá mùi theo phiên bản NES M0160, mẫu và điều kiện do khách hàng chỉ định; cấp mùi phải được hỗ trợ bởi báo cáo tương ứng. Kết quả mùi không thay thế đánh giá phơi nhiễm nghề nghiệp, thông gió hoặc phòng cháy và không cho phép loại bỏ thiết bị bảo vệ dây chuyền.
• Lớp keo đã đóng rắn và toàn bộ kết cấu vẫn cần thử chất bay hơi theo dự án, kiểm tra riêng acetaldehyde, toluene, xylene và các chất mục tiêu. Kết quả chi tiết không trực tiếp chứng minh không khí toàn xe đạt, cũng không chứng minh mọi mã đều không còn chất bay hơi sau đóng rắn.
• Hệ gốc nước được mô tả không thuộc phân loại hóa chất nguy hiểm đối với sản phẩm đã nêu, giảm chi phí lưu trữ, vận chuyển và chất thải nguy hại so với keo dung môi, giảm áp lực quản lý an toàn.

Ngoại quan hoàn thiện của ứng dụng nội thất hướng tới môi trường

(5) Ưu điểm tương thích quy trình

Sàng lọc quy trình có thể tham khảo bản thảo: thời gian mở thủ công 8–15 phút, trên dây chuyền 5–10 phút; khô bề mặt ở nhiệt độ phòng 10–25 phút và sấy 80°C trong 3–8 phút. Các cửa sổ này phải được xác nhận lại theo mã, lượng keo, độ ẩm và thiết bị. Không mặc nhiên dùng một công thức cho mọi cách phủ và tạo hình. Dán PP, TPO bằng PUD cần xác định riêng vệ sinh, primer hoặc hoạt hóa; khả năng PP miễn hoạt hóa đã xác nhận của R-7206, R-7110 không phải tính năng PUD. Lợi ích về làm lại, tiêu hao keo và nhịp sản xuất phải tính từ so sánh tại chỗ, không cam kết mức tiết kiệm cố định.

(6) Các kịch bản ứng dụng chính

Bọc bảng táp-lô và ốp cửa cần đánh giá lớp bọc, lớp phủ mặt sau, nền và lực ở mép gập; ghế và tay vịn cần chú ý nén lặp và ma sát; trần xe và tấm khoang hành lý cần kiểm tra hút keo, cong vênh và độ bền nóng ẩm. Không gian kín như xe dã ngoại vẫn cần đánh giá mùi và VOC. Lựa chọn PUD phải kết hợp vật liệu, quy trình, ngoại quan và độ bền; một công thức không mặc nhiên bao phủ mọi chi tiết, và hệ gốc nước không chứng minh toàn xe tuân thủ hoặc mức tiết kiệm cố định.
