Solusi Ikatan PUD Lengkap untuk Peningkatan Interior Otomotif

1. Pengenalan perusahaan: RELANET

Ketika industri otomotif Tiongkok bergerak menuju elektrifikasi, konstruksi ringan, dan manufaktur yang lebih ramah lingkungan, kualitas lingkungan kabin, ketahanan interior, dan pengurangan biaya produksi telah menjadi persyaratan utama bagi produsen mobil dan pemasok interior. Sebagai bahan pelapis dan laminasi, perekat secara langsung mempengaruhi kualitas udara kabin, masa pakai produk, dan efisiensi lini. RELANET telah bekerja selama bertahun-tahun dalam material perekat polimer berbasis air untuk interior otomotif. Perusahaan ini mengembangkan, memproduksi dan menjual dispersi poliuretan (PUD) berbasis air, pengeras yang cocok, dan solusi aplikasi lengkap, dengan fokus penelitian dan pengembangan pada modifikasi molekuler untuk pasar khusus ini.

RELANET beroperasi di kawasan pemasok otomotif Tiongkok Selatan, mengembangkan formulasi, sampel substrat, penyesuaian proses, dan validasi mutu interior. Bau dinilai menurut NES M0160 yang ditetapkan pelanggan; VOC, udara seluruh kendaraan, ketahanan, dan REACH dikonfirmasi terpisah. Kapasitas laboratorium, peralatan, serta kualifikasi harus didukung dokumen yang tersedia. Uji sampel bahan tidak membuktikan seluruh kendaraan atau seri telah lulus.

Untuk Litbang, RELANET membentuk tim khusus insinyur material polimer, proses otomotif, dan aplikasi interior. Tim menggunakan modifikasi rantai molekul khusus, bukan sekadar mencampurkan PUD serbaguna. Pengembangannya menargetkan lima kelemahan umum perekat berbasis air konvensional: retak saat pembungkusan pada suhu rendah, perekatan terlepas setelah paparan suhu tinggi, kompatibilitas terbatas dengan berbagai substrat, sisa VOC berlebih, dan rentang aktivasi sempit pada lini otomatis. Sistem PUD termodifikasi poliester/polikarbonat telah dikembangkan secara bertahap menjadi puluhan produk untuk pembungkusan manual, pembentukan vakum, dan pembungkusan otomatis penuh, bagi interior kendaraan bermesin pembakaran, kendaraan penumpang energi baru, kendaraan komersial, dan kendaraan rekreasi.

Layanan RELANET memadukan produk, proses, dan penyesuaian khusus. Sebelum penjualan, perusahaan menyediakan sampel perekatan substrat dan evaluasi lini produksi. Saat penerapan, insinyur teknis menyesuaikan penyemprotan, pelapisan rol, dan pelapisan pisau di lokasi pelanggan. Selanjutnya, tim mendukung penuaan suhu tinggi/rendah, siklus panas lembap, dan pengujian VOC pihak ketiga. Untuk proyek kendaraan baru, sampel khusus bagi PP berenergi permukaan rendah, TPO kaku, dan mikrofiber sangat tipis dapat disiapkan dalam tujuh hari kerja guna memperpendek validasi komponen. Naskah menyatakan bahwa produk dipasok kepada puluhan perusahaan interior Tier 1 untuk panel instrumen, trim pintu, kursi, pelapis plafon, sandaran tangan, dan papan kompartemen bagasi. Kinerja stabil, bau rendah, dan keluwesan proses mendukung peralihan industri ke perekat berbasis air.

Ke depan, RELANET sedang mengembangkan sistem modifikasi PUD berbasis bio, rendah karbon, dan bebas amonia serta rendah bau. Arah penelitian dan pengembangannya – ikatan dengan emisi yang lebih rendah, daya tahan jangka panjang, dan produksi yang efisien – dimaksudkan untuk membantu interior otomotif menggantikan perekat yang mengandung pelarut VOC tinggi dan bergerak menuju manufaktur yang lebih ramah lingkungan.

Aplikasi RELANET PUD di seluruh kabin kendaraan

2. Produk PUD RELANET untuk perekatan interior otomotif

PUD berbasis air merupakan dispersi poliuretan untuk formulasi. Pilih perekat jadi, pengeras pasangan, dan metode aplikasi berdasarkan grade serta TDS terbaru. Konfirmasikan penggunaan dan parameter R-5670 serta R-5610 secara terpisah, tanpa memakai penamaan model lama yang belum dikonfirmasi. Kulit PU, PVC, TPO, kulit asli, mikrofiber, PP/ABS, EVA, dan nonwoven masing-masing memerlukan pemeriksaan kondisi permukaan dan pasangan bahan. Satu formulasi tidak otomatis universal atau bebas semua perlakuan awal.

(1) Sifat fisik dan kimia dasar

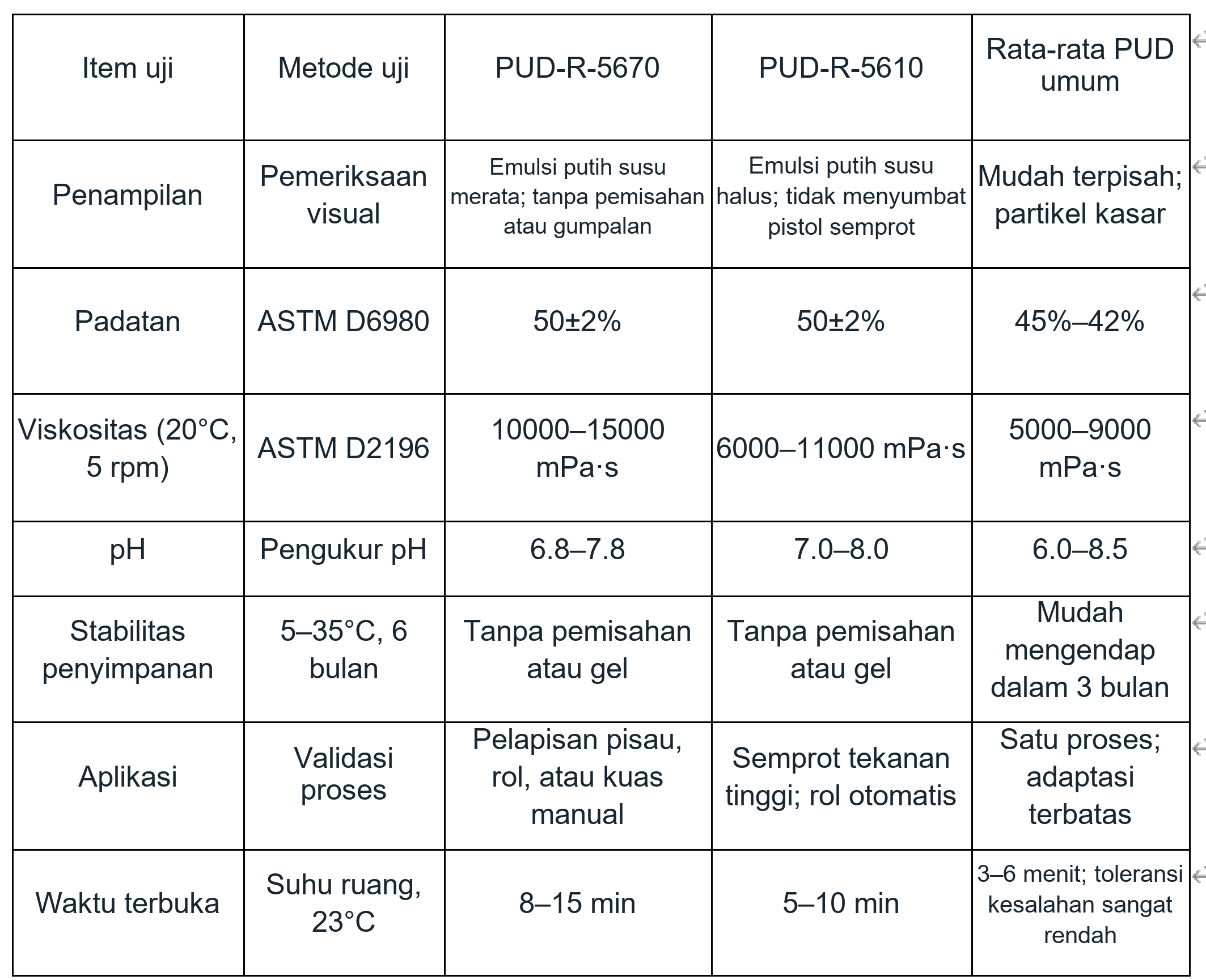

Parameter dasar kedua produk diukur dalam kondisi laboratorium standar dan ditunjukkan pada gambar sumber berikut:

Kadar padatan tinggi disebut sebagai keunggulan utama. Dibandingkan PUD umum di pasaran, kadar padatannya dinyatakan lima poin persentase lebih tinggi sehingga kebutuhan perekat untuk luas perekatan yang sama berkurang 20%-30% dan biaya per set interior turun. Viskositas disesuaikan dengan proses: grade manual cukup kental untuk menahan aliran turun, sedangkan grade lini otomatis dapat disemprotkan melalui nosel 2.0 mm dalam operasi berkepanjangan tanpa penyumbatan. Waktu terbuka 8-15 menit memberi operator kesempatan menyesuaikan bahan pelapis pada permukaan dan sudut rumit, sehingga mengurangi gelembung, kerutan, dan pengerjaan ulang.

Foto kemasan produk asli. Merek dan label berbahasa Mandarin dipertahankan sesuai foto; periksa label serta lembar data keselamatan terkini.

Kemasan produk jadi RELANET PUD

(2) Kinerja ikatan mekanis

Kekuatan ikatan dan fleksibilitas film secara langsung menentukan apakah komponen interior tetap terikat dan bebas dari pengangkatan tepi selama penggunaan jangka panjang. Setelah proses pengerasan, kedua produk PUD dalam naskah sumber melampaui batas dasar industri yang dikutip dalam pengujian berikut:

• Perpanjangan putus dan ketangguhan tarik

Berdasarkan ASTM D412, sumber melaporkan perpanjangan putus sebesar 600%-1,000% untuk RJ810 dan 750%-1,100% untuk RJ830 pada suhu bengkel 10°C. Pada suhu 23°C, perpanjangan melebihi 1,200%, dengan kekuatan tarik 28-32 MPa.

PUD berbasis air konvensional digambarkan memberikan perpanjangan 300%-500% pada suhu rendah, meningkatkan risiko retak pada tepi terlipat dan terangkatnya sudut selama pelapisan musim dingin. Struktur rantai RELANET yang dimodifikasi memberikan kesesuaian yang lebih besar pada film, memungkinkannya berubah bentuk dengan bahan pelapis selama getaran dan ekspansi serta kontraksi termal.

• Kekuatan kupas 180° pada berbagai substrat

Kekuatan pengelupasan diukur setelah 24 jam pengerasan:

• Kulit mikrofiber + substrat penopang ABS: ≥1,150 N/m.
• Kulit TPO + papan PP yang dimodifikasi: ≥980 N/m.
• Kulit alami + busa EVA: ≥1,300 N/m.
• Kulit PVC fleksibel + papan interior kayu-plastik: ≥1,050 N/m.

Kerusakan pelapis saat uji kupas hanya menunjukkan lokasi kegagalan spesimen itu pada kondisi tersebut. Hal ini tidak membuktikan kekuatan setara pada semua substrat atau ikatan PUD ke PP/TPO tanpa perlakuan awal. Validasi pembersihan, primer, dan aktivasi sesuai bahan serta perekat; proses PP tanpa aktivasi yang dikonfirmasi untuk R-7206 dan R-7110 tidak berlaku bagi semua PUD di halaman ini.

Perbandingan radar kinerja ikatan PUD

• Ketahanan mulur dan stabilitas pembentukan vakum

Dalam pengujian pembentukan vakum pada -0.09 hingga -0.1 MPa, film terus meregang tanpa tergelincir atau mengalami delaminasi. Lini yang dirujuk mencapai tingkat daya rekat awal jenuh setelah 40-60 detik aktivasi cepat pada 120-130°C, dalam rentang aktivasi 110-140°C. Sumber tersebut melaporkan adanya peningkatan efisiensi lini sebesar 15%-25% dan tingkat cacat perekatan pada akhir lini di bawah 0.3%, dibandingkan dengan tingkat kecacatan rata-rata industri yang dinyatakan sebesar 2%.

(3) Pelapukan dan daya tahan: simulasi lingkungan tingkat kendaraan

Interior otomotif mungkin mengalami kondisi musim dingin -40°C, paparan musim panas 90°C, musim hujan yang lembap, dan getaran jangka panjang. Daya tahan perekat mempengaruhi masa pakai komponen selama tiga hingga delapan tahun. Naskah tersebut melaporkan hasil penuaan siklik berikut:

• Siklus suhu tinggi dan rendah

Setelah 50 siklus yang masing-masing mencakup empat jam pada -40°C lalu empat jam pada 90°C, retensi kekuatan kupas mencapai ≥88%, tanpa pemutihan, penggetasan, penyusutan, atau pelepasan lapisan perekat. Sumber menyatakan bahwa PUD umum di pasaran kehilangan lebih dari 40% kekuatan rekat setelah 30 siklus dan menunjukkan pengangkatan sudut yang luas.

• Ketahanan hidrolisis panas lembap

Setelah 1,000 jam pada suhu 60°C dan RH 95%, film tidak menunjukkan hidrolisis atau pemutihan dan mempertahankan 85% kekuatan kupas. Rantai yang dimodifikasi polikarbonat meningkatkan ketahanan hidrolisis untuk layanan panas, lembap, dan pesisir serta dimaksudkan untuk mengurangi lepuh dan pelepasan terkait kelembapan.

• Paparan panas dan ketahanan terhadap kekuningan

Naskah mencatat pengamatan penuaan panas pada 85°C selama 500h. Sebelum digunakan, periksa grade, lapisan perekat, spesimen, dan hasil aslinya. Struktur alifatik dapat mengurangi kecenderungan menguning, tetapi kulit asli terang dan TPO putih tetap memerlukan validasi perubahan warna serta migrasi. Jangan menyimpulkan tidak menguning atau menodai pelapis dalam jangka panjang.

• Ketahanan terhadap minyak dan pembersih

Setelah kontak selama 72 jam dengan krim tangan, produk perawatan kulit, dan pembersih interior, sumber tersebut melaporkan tidak ada kehilangan kekuatan ikatan yang signifikan dan tidak ada pembengkakan pada lapisan perekat, sehingga mengatasi kegagalan purna jual yang umum terjadi akibat pembersihan interior.

(4) Penilaian terpisah untuk bau, VOC, dan regulasi

Ketika produsen kendaraan energi baru memperketat pengendalian bau dan VOC, RELANET menangani kinerja lingkungan dari tahap bahan mentah:

• Hasil VOC harus sesuai dengan spesimen, metode, satuan, dan batasnya. Angka «<8 mg/L» dan «50 mg/L» dalam naskah tidak memiliki dasar uji untuk perbandingan langsung; angka tersebut bukan batas VOC perekat menurut GB/T 27630 atau kesimpulan lulus. Uji VOC komponen dan targetnya harus ditentukan menurut proyek.
• Nilai bau menurut versi NES M0160, spesimen, dan kondisi yang ditetapkan pelanggan; tingkat bau harus didukung laporan terkait. Hasil bau tidak menggantikan penilaian paparan kerja, ventilasi, atau kebakaran, serta tidak membenarkan penghilangan fasilitas perlindungan lini.
• Lapisan perekat yang telah mengeras dan susunan lengkap tetap memerlukan uji zat volatil menurut proyek, dengan asetaldehida, toluena, xilena, dan zat target diperiksa terpisah. Hasil komponen tidak langsung membuktikan udara seluruh kendaraan memenuhi persyaratan, atau semua grade bebas zat volatil setelah mengeras.
• Sistem berbasis air digambarkan berada di luar klasifikasi bahan kimia berbahaya untuk produk yang dinyatakan, mengurangi biaya penyimpanan, transportasi dan limbah berbahaya dibandingkan dengan perekat yang mengandung pelarut dan menurunkan tekanan manajemen keselamatan.

Tampilan akhir dari aplikasi interior yang berorientasi pada lingkungan

(5) Keunggulan kompatibilitas proses

Penyaringan proses dapat merujuk jendela pada naskah: waktu terbuka manual 8–15 menit, lini 5–10 menit; kering permukaan pada suhu ruang 10–25 menit dan pengeringan 80°C selama 3–8 menit. Konfirmasi ulang menurut grade, jumlah perekat, kelembapan, dan peralatan. Proses pelapisan dan pembentukan berbeda tidak otomatis memakai formulasi sama. Perekatan PP/TPO dengan PUD perlu menentukan pembersihan, primer, atau aktivasi tersendiri; kemampuan PP tanpa aktivasi R-7206/R-7110 bukan kinerja PUD. Manfaat pengerjaan ulang, konsumsi perekat, dan waktu siklus harus dihitung melalui perbandingan lapangan, tanpa menjanjikan penghematan tetap.

(6) Skenario aplikasi utama

Pelapisan dasbor dan panel pintu perlu mengevaluasi pelapis, lapisan belakang, carrier, dan beban tepi lipatan. Jok serta sandaran lengan perlu perhatian pada kompresi berulang dan gesekan; plafon serta papan bagasi memerlukan validasi penyerapan perekat, pelengkungan, dan panas-lembap. Ruang tertutup seperti kendaraan rekreasi tetap memerlukan penilaian bau dan VOC. Pemilihan PUD harus memvalidasi bahan, proses, tampilan, serta ketahanan bersama. Satu formulasi tidak otomatis mencakup semua komponen, dan sistem berbasis air tidak membuktikan kepatuhan kendaraan atau penghematan tetap.
