汭捷汽车内饰粘结 PUD 全方案解析：赋能汽车内饰升级

一、汭捷新材料（广州）有限公司企业介绍

在国内汽车产业电动化、轻量化、绿色化转型浪潮下，车内环保、内饰耐久、生产降本成为主机厂与内饰配套企业诉求，胶粘剂作为内饰包覆辅料，直接决定座舱空气质量、产品使用寿命与产线生产效率。汭捷新材料（广州）有限公司深耕汽车内饰水性高分子粘结材料领域多年，专注研发、生产、销售汽车内饰水性聚氨酯分散体（PUD）、配套固化剂及全套粘接工艺解决方案，是国内为数不多聚焦汽车内饰细分赛道、具备自主分子改性研发能力的专精型新材料企业。

汭捷位于华南汽车产业配套区域，面向汽车内饰开展配方研发、基材打样、工艺适配和质量验证。气味按客户指定的 NES M0160 评价；VOC、整车空气质量、耐久及 REACH 等要求分别确认。实验室测试能力、具体设备与资质以可提供的资料为准，不能由材料小样测试推定整车或全系列已合格。

研发层面，汭捷组建由高分子材料、汽车工艺、内饰应用工程师构成的专项研发团队，摒弃通用型 PUD 简单复配模式，坚持定制化分子链改性技术路线。针对行业传统水性胶低温包覆易开裂、高温暴晒脱胶、多基材粘接兼容性差、VOC 残留超标、流水线活化窗口窄五大痛点，持续迭代聚酯聚碳酸酯复合改性 PUD 体系，累计完成数十款适配手工包覆、真空吸塑、全自动流水线包覆的 PUD 产品开发，可适配燃油车、新能源乘用车、商用车、房车内饰全品类粘接需求。

服务体系上，汭捷打造 “产品 + 工艺 + 定制” 一体化配套服务：售前提供基材粘接打样、产线工艺评估；售中派驻技术工程师上门调试喷涂、辊涂、刮涂施工参数；售后提供高低温老化、湿热循环、VOC 第三方送检支持。针对车企新品开发周期需求，7 个工作日内可完成难粘基材（低表面能 PP、硬质 TPO、超薄超纤皮革）改性样品定制，大幅缩短客户内饰件验证周期。目前公司产品已供应国内数十家一级内饰配套厂，覆盖仪表板、车门内饰板、座椅、顶棚、扶手、后备箱盖板等主流内饰部件，凭借稳定性能、低气味环保优势、适配多工艺的通用性，成为新能源车企内饰水性化升级胶粘剂供应商。

面向行业发展趋势，汭捷持续布局生物基低碳 PUD、无氨低气味改性体系，以 “环保粘结、长效耐久、高效生产” 为研发方向，助力汽车内饰行业淘汰高 VOC 溶剂型胶水，推动国内汽车内饰粘接工艺绿色转型升级。

汭捷PUD应用内饰整车座舱

二、汭捷汽车内饰粘结 PUD 产品介绍

水性 PUD 是配方所用的聚氨酯分散体系，成品胶粘剂应按具体型号与最新 TDS 选择配套固化剂及施工方法。R-5670 与 R-5610 的用途和参数分别确认，不沿用未确认的旧型号写法。PU 革、PVC、TPO、真皮、超纤、PP/ABS、EVA、无纺布等均需逐一核对表面状态与粘接组合，不意味着同一配方全基材通用或全部免预处理。

(一）产品基础理化指标（数据支撑）

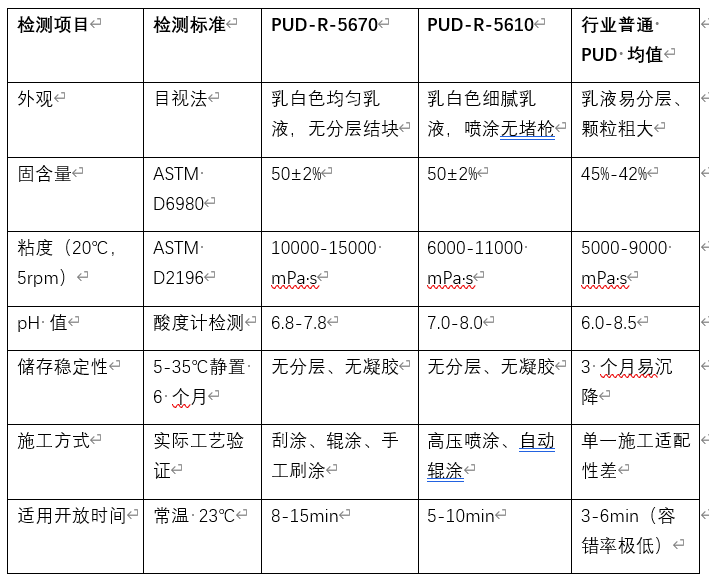

两款产品基础参数经实验室标准化检测，数值如下表：

高固含量设计是汭捷 PUD 优势，相比市面普通 PUD 固含量提升 5% 以上，同等粘接面积下施胶量可减少 20%-30%，单套内饰件用胶成本降低；粘度调控，手工款稠度适中不易流挂，流水线款流动性优异，2.0mm 喷涂长期喷涂无杜塞，适配自动化高速产线；8-15 分钟宽开放时间，工人可自由调整皮革表皮位置，复杂曲面、转角不易产生气泡、褶皱，大幅降低返工率。

汭捷PUD成品包装桶

（二）力学粘接性能（实测数据）

粘接强度、胶膜柔韧性直接决定内饰件长期使用不开胶、不起翘，汭捷两款 PUD 完成固化后力学性能优于行业标准，关键测试数据如下：

• 断裂伸长率与拉伸韧性

采用 ASTM D412 标准测试，10℃低温车间环境下，RJ810 断裂伸长率可达 600%-1000%，RJ830 为 750%-1100%；常温 23℃伸长率突破 1200%，拉伸强度 28-32MPa。

传统普通水性 PUD 低温伸长率 300%-500%，冬季包覆拉伸皮革时极易出现折边开裂、边角翘边问题。汭捷改性分子链赋予胶膜超高追随性，内饰件长期颠簸、热胀冷缩过程中，胶膜跟随表皮同步形变，杜绝开胶隐患。

• 180° 剥离强度（多基材实测）

固化 24h 后拉力机检测剥离力：

• 超纤皮革 + ABS 基板：≥1150 N/m
• TPO 表皮 + 改性 PP 板：≥980 N/m
• 真皮 + EVA 泡棉：≥1300 N/m
• PVC 软皮 + 木塑内饰板：≥1050 N/m

剥离时出现表皮破坏，只说明该试样在该条件下的失效位置，不能据此判定全部基材达到同等强度或 PUD 对 PP、TPO 免预处理。具体清洁、底涂和活化要求按材料及胶种验证；R-7206、R-7110 的已确认 PP 免活化工艺不能移用于本页所有 PUD。

PUD粘接性能雷达对比图

• 抗蠕变与负压成型稳定性

针对真空吸塑工艺 - 0.09~-0.1MPa 负压工况测试，胶膜持续拉伸无滑移、无脱层；流水线 120-130℃快速活化 40-60 秒即可达到饱和初粘，活化温度窗口宽至 110-140℃，流水线生产效率提升 15%-25%，整车下线粘接不良率控制在 0.3% 以内，远低于行业平均 2% 不良率水平。

（三）耐候耐久性能（整车级环境模拟测试）

汽车内饰长期处于 - 40℃极寒冬季、90℃夏季暴晒、高湿梅雨季、长期振动颠簸多重严苛环境，胶水耐候性决定内饰 3-8 年使用寿命，汭捷 PUD 通过全套循环老化测试：

• 高低温循环测试

-40℃冷冻 4h→90℃高温烘烤 4h，循环 50 次后，剥离强度保留率≥88%，胶膜无发白、脆化、收缩、脱胶；市面普通 PUD 循环 30 次后粘接强度下降 40% 以上，边角出现大面积翘边。

• 湿热耐水解测试

60℃、95% RH 恒温恒湿箱放置 1000h，胶膜不水解、不发白，剥离强度保留率 85%；采用聚碳酸酯改性分子链，大幅提升耐水解能力，适配南方高湿、沿海多雨地区车辆使用，杜绝内饰长期受潮鼓包脱落。

• 耐热暴晒与耐黄变

原稿记录了 85℃、500h 的热老化观察，使用前应核对具体型号、胶层、试样和原始结果。脂肪族结构可降低黄变倾向，但浅色真皮、白色 TPO 仍需完成色差与迁移验证，不能推定长期不黄变或不污染表皮。

• 耐油脂、耐清洁剂

接触车内护手霜、皮革护理剂、内饰清洁剂浸泡 72h，粘接强度无明显衰减，胶层不溶胀，解决日常内饰清洁导致脱胶的常见售后问题。

（四）气味、VOC 与法规分项评价

当前新能源车企对车内气味、VOC 管控日趋严苛，汭捷内饰 PUD 从原料端实现环保升级：

• VOC 结果必须对应试样、方法、单位与限值。原稿中的“＜8 mg/L”及“50 mg/L”缺乏可直接比较的试验依据，不作为 GB/T 27630 胶粘剂限值或达标结论；应按项目确定零件 VOC 试验及目标值。
• 气味按客户指定的 NES M0160 版本、试样与条件评价，等级须由相应报告支持。气味结果不能替代职业暴露、通风或消防评估，也不能据此取消产线防护设施。
• 固化后的胶层及完整层叠仍需按项目测试挥发物，分别核对乙醛、甲苯、二甲苯等目标物。零件结果不能直接推定整车空气质量达标，也不能宣称所有型号固化后均无挥发物。
• 水性体系不属于危险化学品，仓储、运输、危废处理成本大幅低于溶剂型胶水，降低企业安全生产管理压力。

环保内饰成品效果展示

（五）工艺适配优势，

工艺初筛可参考原稿列出的手工开放时间 8–15 分钟、产线开放时间 5–10 分钟，以及常温表干 10–25 分钟、80℃烘干 3–8 分钟；这些窗口须与具体型号、胶量、湿度及设备重新确认。不同涂布与成型工艺不能默认共用同一配方。PP、TPO 的 PUD 粘接应单独确定清洁、底涂或活化要求；R-7206、R-7110 的已确认 PP 免活化能力不能移作 PUD 性能。返工、耗胶和节拍收益应以现场对照计算，不承诺固定降本。

（六）主流应用场景实拍说明

仪表板与门板包覆应评估表皮、背涂、载体和折边受力；座椅与扶手应关注反复压缩及摩擦；顶棚与行李箱盖板需验证吸胶、翘曲和湿热耐久。房车等封闭空间仍须开展气味与 VOC 评价。PUD 选型需要材料、工艺、外观和耐久共同验证，单一配方不能默认覆盖所有部件，也不能以水性体系推定整车合规或固定节省。
