汭捷汽车内饰水性 PUD：六大关键优势全解析

汽车内饰包覆用水性 PUD 胶粘剂可作为仪表板、门板、座椅和顶棚的候选材料。评估应覆盖附着力、温度适应性、湿热耐久、外观、工艺和气味/VOC，并以对应型号、实际材料及试验条件为依据；不能按材料类别判定所有国产或进口产品的优劣。

汭捷围绕汽车内饰开发水性聚氨酯胶粘剂，R-5670 与 R-5610 面向不同包覆及透光应用。本页保留六项评估维度与原稿中的对比信息，供项目初筛；具体数值及图表须核对对应型号、试样、方法和原始报告，不能作为全系列性能、竞品排名或项目保证。

前言：行业测试基准说明

本页原稿涉及 GB/T 2792-2014 剥离、ASTM D412 拉伸，以及 60℃/95% RH 湿热、-40℃～105℃循环等测试条件；这些方法与条件属于不同评价项目，应逐项核对适用性和原始记录。气味按客户指定的 NES M0160 评价，VOC、车内空气质量及法规另行确认。以下对比样本和结果仅在完整资料可核对后用于技术判断。

竞品 A；竞品 B； PUD；进口竞品C：。

汭捷测试样品：R-5670内饰 PUD（行业主力流通型号），固化条件统一为 23℃常温 24h 完全交联，搭配同等配比水性异氰酸酯固化剂（100:5），所有图表描述可直接用于产品手册、宣传海报配图制作。

优势一：高粘接强度，多基材附着力断层领先，杜绝日常脱胶翘边

门板折边、仪表板曲面和座椅包覆需要根据受力方向选择剥离及耐久试验。PP、TPO、真皮的具体牌号、背涂和表面状态会影响界面结合；单次 180° 剥离结果不能直接推算装车使用寿命。

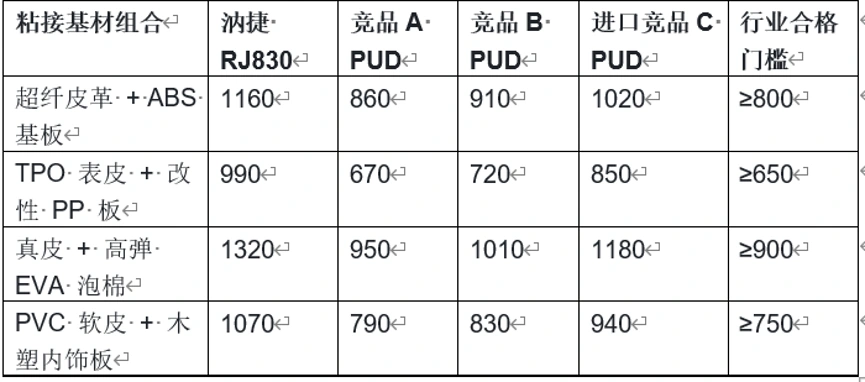

实测数据对比（单位：N/m，180° 剥离强度）

表格.四品牌附着力

图示涵盖 ABS、PP、真皮、泡棉、PVC、TPO 六类基材。对比结果应核对各轴单位、试样、预处理和原始报告，不能据图推定所有基材通用或产品排名。

优势解读

PUD 的分子设计不能直接证明 PP、TPO 无需预处理；具体牌号仍须评估清洁、底涂或表面活化，R-5610 对 PP 与 IXPP 的处理要求需按其技术资料执行。R-7206、R-7110 是另一类改性聚烯烃热熔体系，在已确认 PP 材质、清洁表面和工艺下可免底涂、火焰或等离子直接粘接。原稿中的成本、剥离对比及循环次数须核对各自项目记录，不能移用于全系列 PUD。

优势二：宽域耐高低温，-40℃~105℃全温区稳定，适配南北极端气候

汽车座舱工况温差极大：北方冬季零下三四十度严寒、南方夏季密闭暴晒舱内温度超 100℃，普通 PUD 低温发硬脆裂、高温软化回粘，是行业高频失效痛点。汭捷调控胶膜玻璃化温度，打造行业少见的超宽耐温区间。

温度梯度剥离强度衰减数据

• 1. -40℃低温冷冻 24h 后剥离强度保留率：汭捷 92%、竞品A 71%、竞品B 76%、进口竞品C 83%；
• 2. 105℃高温烘烤 24h 后剥离强度保留率：汭捷 88%、竞品A 66%、竞品B 70%、竞品C 79%；
• 3. 100 次 - 40℃↔105℃冷热循环后：汭捷无脱层、强度保留 85%；三款竞品均出现局部翘边，强度保留为 58%~72%。

图表说明 2.全温区剥离强度衰减曲线

配图：全温区剥离强度衰减曲线，横轴 - 40℃~105℃，纵轴剥离强度，汭捷蓝色曲线平缓平稳下滑，竞品A和竞品B曲线低温段陡降，进口竞品C曲线高温段下滑明显，清晰展现汭捷温域稳定性。

优势解读

汭捷胶膜常温断裂伸长率高达 850%，10℃低温环境伸长率依旧保持 500%~800%，远高于竞品 300%~500% 的低温伸长率。冬季低温车间手工包覆皮革拉伸不易断裂，北方严寒车辆内饰不开裂；夏季暴晒胶层不流淌、不渗油污染表皮，目前已大批量配套东北、海南车企项目，南北全域工况适配无压力。

优势三：1000h 长效耐湿热耐水解，沿海高湿环境长期不鼓包

我国华南、沿海地区空气湿度常年高于 85%，水汽缓慢渗入粘接层会导致胶膜水解发白、膨胀脱粘，这是沿海车辆内饰 3-5 年集中老化的原因。行业普遍做 500h 耐水解测试，汭捷直接拉满 1000h 严苛老化检测。

60℃、95% RH 恒温恒湿 1000h 老化实测

• 汭捷 R-5670：胶膜清澈无发白、无溶胀，剥离强度保留率 85%；
• 竞品A PUD：胶膜局部发白，强度保留 62%；
• 竞品B PUD：轻微水解，强度保留 68%；
• 竞品C PUD：轻微发白，强度保留 75%；

行业常规较高标准要求保留率≥65%。

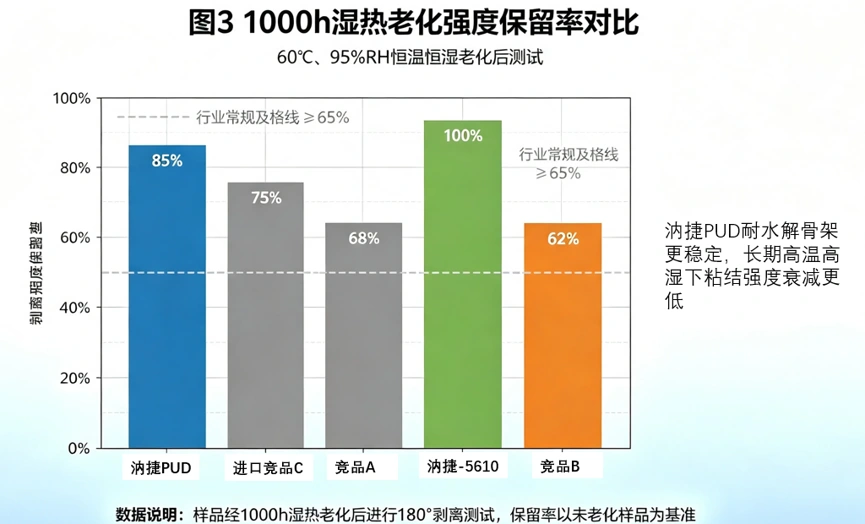

图表说明 3：1000h 湿热老化强度保留率柱状图

优势解读

汭捷分子链采用耐水解聚碳酸酯骨架替代传统易水解聚酯链段，水分子难以破坏聚氨酯化学键。珠三角、福建沿海多家改装厂批量使用反馈，车辆使用 5 年内饰包覆依旧平整牢固，没有受潮鼓包脱落现象，产品使用寿命较竞品提升 40% 以上，大幅降低整车售后维保成本。

评估四：耐化学品、UV 与黄变

当下新能源汽车流行白色、米白、浅灰等浅色内饰，芳香族 PUD 紫外线照射极易发黄；日常内饰清洁剂、护手霜、皮革护理剂接触胶层，会造成溶胀脱胶，两大痛点长期困扰内饰设计。

两组专项测试数据

• 1. 耐化学品测试：72h 浸泡内饰中性清洁剂、硅油护理液

汭捷：胶膜无溶胀、强度衰减＜6%；竞品A衰减 21%、竞品B衰减 17%、进口竞品C衰减 11%；

• 2. 耐黄变测试：85℃高温 500h + 紫外线 300h 双老化

汭捷：色差 ΔE＜1.2，肉眼无发黄；

竞品A、竞品B：ΔE＞3.8，明显泛黄；进口竞品C： ΔE≈2.1，轻微发黄。

图表说明 4.黄变老化色块对比图

优势解读

脂肪族结构可作为降低黄变倾向的配方方向，但不能保证所有 PUD 或完整内饰件长期不变色。浅色真皮、TPO、超纤及 PVC 应分别验证色差、清洁剂接触、硅油和增塑剂迁移，并记录胶层厚度、光照、温度、时间及失效状态。

优势五：工艺友好适配全产线，施工容错率高，降本增效

胶水性能再优异，无法适配产线也难以落地。汭捷针对手工包覆、自动化包覆两大主流工艺定向优化，解决传统胶水活化窗口窄、开放时间不合理、烘干能耗高、废品率高的行业难题。施工参数对比。

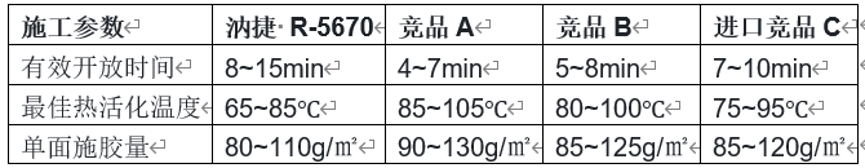

表格. 数据对比

图表说明 5.活化温度 - 开放时间二维区间图

配图：活化温度 - 开放时间二维区间图，汭捷区间范围宽，竞品区间狭窄，工艺容错空间更大。

优势解读

• 1. 手工包覆：8-15 分钟超长开放时间，曲面、异形边角可缓慢调整表皮位置，华南冬季车间落地使用后，新手工人包覆废品率下降 60%；
• 2. 自动化产线：活化温度低至 65℃，烘烤能耗降低 20%，薄款皮革、浅色表皮不会高温收缩变形，3-8 分钟快速烘干，完美匹配流水线节拍；
• 3. 用料节省：施胶量更低，单平米用料减少 10%~20%，规模化生产直接降低原材料采购成本；胶膜干燥后高透明，不遮挡皮革纹理，内饰外观质感更佳。

评估六：气味、VOC 与法规要求

气味评价采用客户指定的 NES M0160；VOC 方法和目标值另行确认，日产项目可涉及 NES M0402 与 NES M0403。GB/T 27630 属于乘用车内空气质量评价范围，不能直接作为胶粘剂单一 VOC 限值。REACH、ELV 和耐久要求也须分项核对，引用标准不代表已经通过相应试验或法规审核。

表格.VOC对比图

图表说明 6.VOC 释放量柱状对比图

图中 VOC 结果及限值应先核对试样、方法、单位和完整报告；胶粘剂、零件和整车空气数据不能直接比较，也不能据此宣称优于法规或竞品。

优势解读

水性配方有助于减少对有机溶剂的依赖，但低气味、VOC、受限物质及安全分类应分别以具体型号的 SDS 和有效检测资料确认。通风、废气处理及消防配置须根据完整产线评估；不能由“水性”推定零排放、无异味或免除相关设施。客户应用及出口适用性须依据项目授权与合规资料确认。

总结：汭捷 PUD 综合价值，定义国产内饰胶水新标准

六项评估应形成同一零件的验证记录：初始粘接、温度与湿热耐久、外观稳定、施工窗口，以及气味/VOC。各项结果共同支持选型，不应由其中一项通过推定全部性能、使用寿命或降本效果。

汭捷可围绕 PP/玻纤、超薄皮革及其他具体层叠开展胶粘剂选型、工艺调整和老化测试。候选配方应在同等试样与条件下比较，不以未核对的对比图或单项结果宣称对其他品牌的整体优势。

未来，汭捷新材料将持续深耕汽车内饰水性聚氨酯赛道，以硬核材料技术助力汽车内饰水性化升级，用稳定可靠的产品、本地化快速技术服务，与全国各大车企、内饰配套厂商携手共赢，打造国产汽车粘接新材料旗帜。
